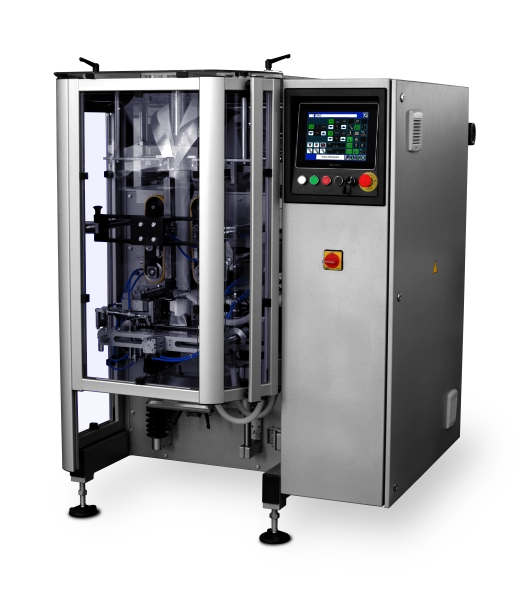

- Şaquli qablaşdırma maşınları paketlərin istehsali və malla doldurulması üçün nəzərdə tutulmuşdur.
- Maşın bütün sərbəst malların və ya mayelərin qablaşdırılması üçün uyğundur.
 |
 |
 |
 |
 |
 |
MH2bb |
MH2bb
+ SD2bb |
MH1cb
+ BW110 |
MH1cb
+ AV2/2 |
MH1bb
+ KL1 |
MH1sm
+ paket daxil edən |
|
Paketlərin əsas növləri |
|
|
|
|
 |
 |
 |
 |
 |
 |
zasti paket
|
kənarlari qatlanmış paket |
alti qatlanmış paket |
alti qatlanmış, qaynaqli kənarlarlı olan paket |
alti qatlanmış və üç deşikli paket |
üstü etiketli kərpicvari paket |
Paketlərin bütün növləri >> |
|
|
|
|
Texniki parametrlər |
|
|
|
|
|
|
Maşinin tipi |
MH1bb |
MH1cb |
MH1db |
MH2bb |
MH2eb |
MH3 |
Dozanin həcmi |
maks. 2500 ml |
maks. 5000 ml |
maks. 15 l |
maks. 2500 ml |
maks. 70 l |
maks. 2500 ml |
Performans |
maks.75 paket/dəq. |
maks. 70 paket/dəq. |
maks. 50 paket/dəq. |
maks.130 paket/dəq. |
maks.40 paket/dəq. |
maks. 35 paket/dəq. |
Paketin uzunluğu |
80 - 320 mm |
80 - 400 mm |
100 - 460 mm |
50 - 310 mm |
200 - 1025 mm |
80 - 310 mm |
Paketin eni |
65 - 206 mm |
65 - 325 mm |
65 - 350 mm |
45 - 210 mm |
270 - 500 mm |
65 - 206 mm |
Gərginlik idhali |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
Maximum güc idhali |
|
4 kW |
4 kW |
3,2 kW |
|
1,5 kW |
Sixilmiş havanin təzyiqi |
0,6 - 0,8 MPa |
0,6 - 0,8 MPa |
0,6 - 0,8 MPa |
0,6 - 0,8 MPa |
0,6 - 0,8 MPa |
0,6 - 0,8 MPa |
Sixilmiş hava idhali 1 paket 0,6 MPa |
3,6 l |
10 l |
13 l |
0,2 l |
13 l |
7,2 l |
Maşinin čəkisi |
500 kg |
800 kg |
850 kg |
550 kg |
950 kg |
450 kg |
Maşinin olçüləri |
h1470 x e1065 x u1415 |
h1700 x e1320 x u1520 |
h1720 x e1620 x u1610 |
h1460 x e1180 x u1610 |
h2200 x e1920 x u1960 |
h1430 x e1070 x u1490 |
* Performans malin növündən, dozanin həcmindən və istifadə olunan dispenserin gücünden asılıdır
Maşinin təsviri |
|
|
|
|
|
|
Mašinin tipi |
MH1bb |
MH1cb |
MH1db |
MH2bb |
MH2eb |
MH3 |
Idarə sistemi B&R/Siemens |
● |
● |
● |
● |
● |
|
Dəqiqə gücü gostəricisi |
● |
● |
● |
● |
● |
● |
Vəziyyətin diagnostikasi
|
● |
● |
● |
● |
● |
● |
Paket sayğaci |
● |
● |
● |
● |
● |
● |
Bütün funksiyalara nəzarət idarə panelində olunur |
● |
● |
● |
● |
● |
● |
Pnevmatika Rexroth, Festo |
● |
● |
● |
● |
● |
● |
Film kəmərlər vasitəsilə hərəkət etdirilir
|
● |
● |
● |
● |
● |
● |
Maşın mexaniki-pnevmatik muhərriklərlə təchiz olunub |
● |
● |
● |
● |
● |
● |
Qısa qapanmaya, əks qutblülüyə, yuksək gərginliyə davamlı elektronika |
● |
● |
● |
● |
● |
● |
El. mudafiə IP 44 |
● |
● |
● |
● |
● |
● |
Mal ilə təmasda olan səthlər paslanmayan poladdan hazırlanır |
● |
● |
● |
● |
● |
● |
Maşınin bütün hissələri səhiyyəye zərərsiz səthi təbəqələrlə qorunur |
● |
● |
● |
● |
● |
● |
PROFINET ünsiyyəti (Siemens nəzarət sistemi) |
● |
● |
● |
● |
● |
|
Zədələnmə halinda yalnız sensor ekranı dəyişdirmək imkanı |
● |
● |
● |
● |
● |
|
Maşınlarin üstünlükləri |
|
|
|
|
|
|
Maşinin növü
|
MH1bb |
MH1cb |
MH1db |
MH2bb |
MH2eb |
MH3 |
Səhvlərin aşkarlanması, əsas parametrlərin və mesajlarin avtomatik yoxlanmasi |
● |
● |
● |
● |
● |
|
Əsas parametrlərin avtomatik kontrolu |
|
|
|
|
|
● |
Nəzarət panelində funksiyaların və parametrlərin asan nizamlanmasi |
● |
● |
● |
● |
● |
● |
Nəzarət panelinde və ya çap uzunluğundan asili olaraq paketin uzunlugunun nizamlanmasi |
● |
● |
● |
● |
● |
● |
Tozvari mallar üçün filmin dartilmasi üsulu |
● |
● |
● |
● |
● |
● |
Film və qablaşdırma üsullarınin müxtəlif növləri üçün parametrləri yadda saxlamaq üçün 200 hafıze |
● |
● |
● |
● |
● |
|
Paketlerin sayinin müəyyən qiymətə çatandan sonra maşınin dayanmasi |
● |
● |
● |
● |
● |
● |
Maşınin dayanmasina qədər qalan paketlərin sayı |
● |
● |
● |
● |
● |
|
Dövrlərin ümumi sayı |
● |
● |
● |
● |
● |
● |
Hava techiyati üçün giriş vahidi |
● |
● |
● |
|
|
● |
Boru ve yaxaliğin rahat dəyišilməsi |
● |
● |
● |
● |
● |
● |
Sadə muhərriklər |
● |
● |
● |
● |
● |
● |
Dispenserlərin maşinin terminalindan nəzarəti (çəki dispenseri istisna olmaqla) |
● |
● |
● |
|
|
|
Kənarlaşdirici konveyerin maşindan idarəsi |
● |
● |
● |
|
|
|
PC, printerə, Ethernetə qoşulmaq imkanı |
● |
● |
● |
● |
● |
|
Filmin formalayici yaxaliğa dəqiq və avtomatik yönlenməsinin təşkili |
|
● |
● |
● |
● |
|
Filmin avtomatik tarimlanmasi |
|
|
|
● |
● |
|
Kəmərlərin sixilmasinin pnevmatik tənzimlənməsi |
● |
● |
● |
● |
● |
● |
Proqramın telefon xətti vasitəsilə xidməti |
● |
● |
● |
● |
● |
|
İdarə dili seçimi (standart 4 dild - Çex, Alman, Rus, İngilis) |
● |
● |
● |
● |
● |
|
Aksesuarlar |
|
|
|
|
|
|
Maşınin növü
|
MH1bb |
MH1cb |
MH1db |
MH2bb |
MH2eb |
MH3 |
Elektron çəki dispenserləri |
● |
● |
● |
● |
● |
● |
Sürtünməli / klapanli həcm dispenserləri |
● |
● |
● |
● |
● |
● |
Vidali dispenser |
● |
● |
● |
● |
● |
● |
Çoxbaşli çəki dispenseri |
● |
● |
● |
● |
● |
● |
Maye dispenseri |
● |
● |
● |
● |
● |
● |
Kəmərli dispenser |
● |
● |
● |
● |
● |
● |
|
● |
● |
● |
● |
● |
● |
Cibli qaldirici konveyer |
● |
● |
● |
● |
● |
● |
Vidali qaldirici konveyer |
● |
● |
● |
● |
● |
● |
Aparici konveyer |
● |
● |
● |
● |
● |
● |
Paketin altini qatlayan qurğu |
● |
● |
● |
● |
● |
|
Paketləri konveyerin sol və sağ tərəfine bölušdürən qurğu |
● |
● |
● |
● |
● |
● |
Filmin çapini mərkəzlešdirən fotosel |
● |
● |
● |
● |
● |
● |
İnert qaz doldurma |
● |
● |
● |
● |
● |
● |
Qalıq oksigen miqdarinin ölçülməsi üçün cihazlar |
● |
● |
● |
● |
● |
● |
Etiketləmə avadanlıqi |
● |
● |
● |
● |
● |
● |
Kompressor 20 - 36 m3/s |
● |
● |
● |
|
● |
|
Kompressor 15 - 30 m3/s |
|
|
|
|
|
● |
Kompressor 9 m3/s |
|
|
|
● |
|
|
MZ4 MARK 1 qeyd cihazi vasitesiylə tarixin çap olunmasi |
● |
● |
● |
● |
● |
● |
İonlaşma avadanlıği |
● |
● |
● |
● |
● |
● |
Modifikasiyalar |
|
|
|
|
|
|
|
MH1bb |
MH1cb |
MH1db |
MH2bb |
MH2eb |
MH3 |
Vidali və həcm dispenserlərinin kombinasiyasi |
● |
● |
● |
● |
● |
● |
Vidali və kombinasiya tipli dispenserlərin kombinasiyasi |
● |
● |
● |
● |
● |
● |
Bir maşın üstündə dispenserlərin asan dəyişilmesi |
● |
● |
● |
● |
● |
● |
Kövrək mallarin paketlenməsi |
● |
● |
● |
● |
● |
● |
Durğun malların paketlenmesi |
● |
● |
● |
● |
● |
● |
