Vertikale pakkemaskiner

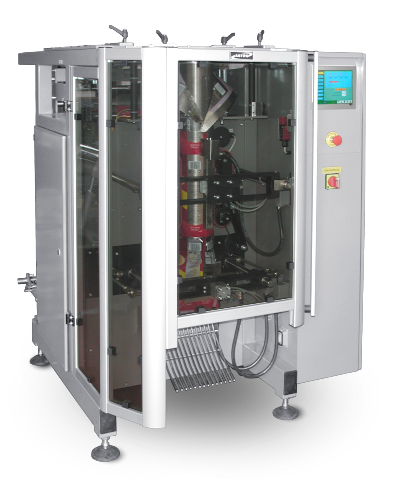

Vertikale Pakkemaskiner serie MH

Den vertikale pakkemaskine er designet til produktion af poser og fylde poserne med gods. Maskinen er velegnet til at pakke alle former for løst gods og væsker.

Teknisk information

Maskin model / type	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Max. doserings volume.	2500 ml	5000 ml	15 l	2500 ml	70 l	2500 ml
Kapacitet*	75 poser/min.	70 poser/min	50 poser/min.	130 poser/min.	40 poser/min.	35 poser/min.
Pose længde	80 - 320 mm	80 - 400 mm	100 - 460 mm	50 - 310 mm	200 - 1025 mm	80 - 310 mm
Pose bredde	65 - 206 mm	65 - 325 mm	65 - 350 mm	45 - 210 mm	270 - 500 mm	65 - 206 mm
EL-tilslutning	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz
EL-forbrug	2,4 kW	4 kW	4 kW	3,2 kW		1,5 kW
Trykluft tryk	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa
Luftforbrug pr. pose ved 0,6 MPa	3,6 l	10 l	13 l	0,2 l	13 l	7,2 l
Maskin vægt	500 kg	800 kg	850 kg	550 kg	950 kg	450 kg
Maskin dimension	H1470 x B1065 x L1415	H1700 x B1320 x L1520	H1720 x B1620 x L1610	H1460 x B1180 x L1610	H2200 x B1920 x L1960	H1430 x B1070 x L1490

* Kapaciteten er afhængig af den valgte doserings unit og dens størrelse, typen af gods og den anvendte fylde enhed.

Maskin Specifikationer

Maskin model / type	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Betjenings- og kontrolpanel system B&R/Siemens (HMI)	●	●	●	●	●
Display af "kapaciteten pr. minut" antal poser pr. min.	●	●	●	●	●	●
Automatisk diagnostik	●	●	●	●	●	●
Pose tæller	●	●	●	●	●	●
Funktionsindstilling fra kontrolpanelet	●	●	●	●	●	●
Pneumatik Rexroth, Festo	●	●	●	●	●	●
Automatisk fjeder opstramning af folie	●	●	●	●	●	●
Maskinen er udstyret med en mekanisk-pneumatisk drev	●	●	●	●	●	●
Elektroniken er sikret i mod kortslutning og overbelastning	●	●	●	●	●	●
Elektronik cover IP 44	●	●	●	●	●	●
Alle komponenter og dele, som er i kontakt med "fodevare-produktet" er fremstillet i rustfrit stål	●	●	●	●	●	●
Alle dele af maskinen er overfladebehandlet med godkendte materialer	●	●	●	●	●	●
PROFINET-kommunikation (styresystem Siemens)	●	●	●	●	●
Mulighed for kun at udskifte touchfladen ved beskadiget display	●	●	●	●	●

Maskin funktioner

Maskin model / type	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Automatisk check af alle væsentlige parametre og med fejlrapportering	●	●	●	●	●
Automatisk check af alle væsentlige parametre uden fejlrapportering						●
Nem indstilling af funktioner på kontrolpanelet (HMI)	●	●	●	●	●	●
Indstilling af posens længde i mm. eller efter foliens print	●	●	●	●	●	●
Folie overtræk for beskyttelse ved brug af støvede gods	●	●	●	●	●	●
Mulighed for at gemme 200 forskellige indstillinger, folietyoer og emballeringsmetoder	●	●	●	●	●
Automatisk stop funktion, ved opnået produktion af for programeret antal poser	●	●	●	●	●	●
Visning af antal poser indtil stop af maskinen	●	●	●	●	●
Visning af det samlede antal cyklusser	●	●	●	●	●	●
Mulighed for justering af pneumatiske lufttryk	●	●	●			●
Quick unit for sikker og hurtigt skift af rør og krave	●	●	●	●	●	●
Enkel konstruktion af drevene	●	●	●	●	●	●
Kontrol af fylder unit (undtagen vægte) fra betjeningspanelet	●	●	●
Integreret kontrol af aflæsningstransportøren	●	●	●
Option og mulighed for tilslutning til PC, printer, internet	●	●	●	●	●
Automatisk og nøjagtig styring af film over formningsrøret		●	●	●	●
Automatisk film opstramning				●	●
Pneumatisk justering af folietrækker beltet	●	●	●	●	●	●
Option Online serviceprogram via SIM-kort / modem	●	●	●	●	●
Panel sprog, vælg mellem 4 standard sprog - Dansk, Engelsk, Tysk, Russisk	●	●	●	●	●

Tilbehør

Maskin model / type	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Doserings vægte	●	●	●	●	●	●
Friktion/flap volumetrik fykder	●	●	●	●	●	●
Sneglefykder	●	●	●	●	●	●
Multi/kombinationsvægt	●	●	●	●	●	●
Væske fylder	●	●	●	●	●	●
Bånd volumetrik fylder	●	●	●	●	●	●
Bånd fylder	●	●	●	●	●	●
Båndtransportør	●	●	●	●	●	●
Skruetransportør	●	●	●	●	●	●
Udtagstransportør	●	●	●	●	●	●
Unit til foldning af pose	●	●	●	●	●
Unit til pose output skiftevis til højre og venstre side	●	●	●	●	●	●
Photosensor til centrering af print mærke	●	●	●	●	●	●
Unit til fyldning af inert gas	●	●	●	●	●	●
Unit for afmålt volume af "residual oxygen"	●	●	●	●	●	●
Unit til etikettering	●	●	●	●	●	●
Kompressor 20 - 36 m³/h	●	●	●		●
Kompressor 15 - 30 m³/h						●
Kompressor 9 m³/h				●
Dato printing ved brug af unit MZ4 MARK 1	●	●	●	●	●	●
Unit til ionisering	●	●	●	●	●	●

Maskin modifikationer

Maskin model / type	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Kombination af snegle og volumetrik fyldere	●	●	●	●	●	●
Kombination af doserings vægte og snegle fulder	●	●	●	●	●	●
Unit for nem skiftning af fylder på maskinen	●	●	●	●	●	●
Unit til pakning af sprøde og let knækkeligt gods	●	●	●	●	●	●
Unit til pakning af frossen gods	●	●	●	●	●	●
