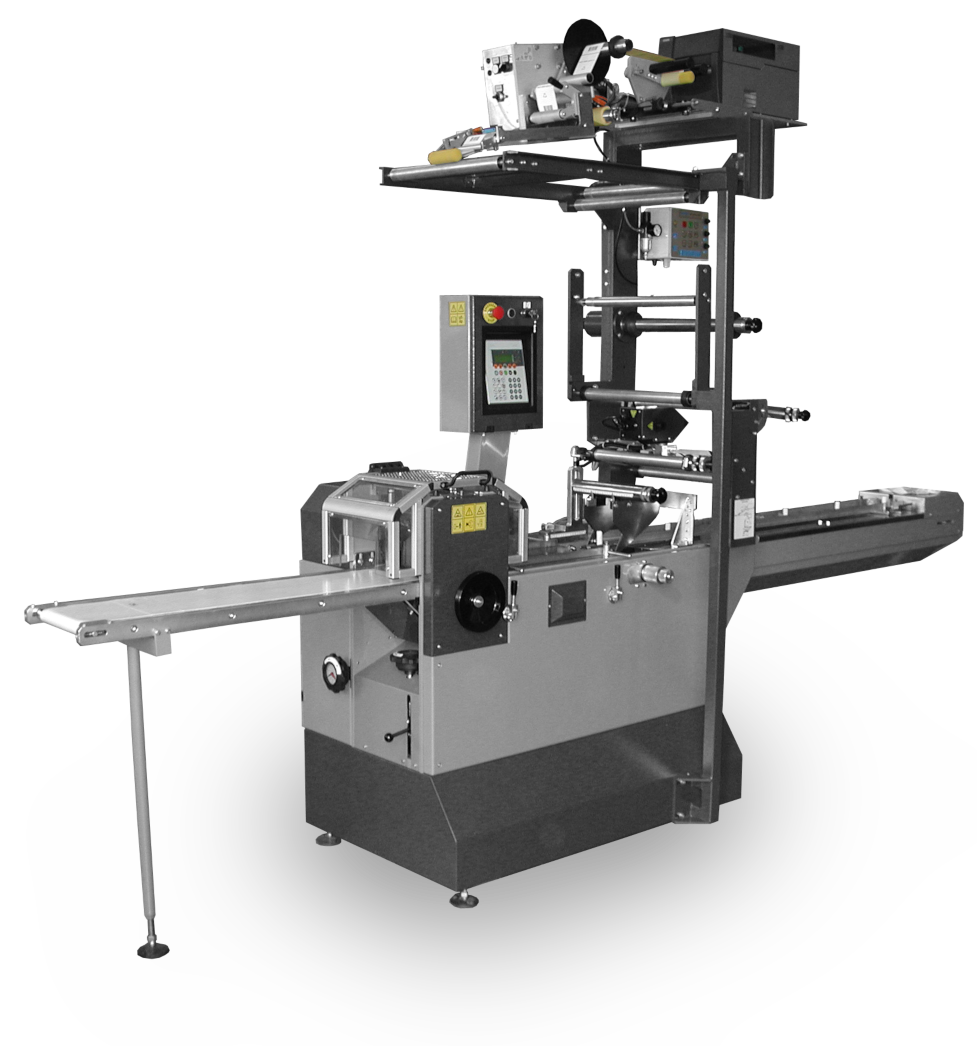

MH5 tipli üfüqi qablaşdırma maşınlari parça malların qablaşdırılması üçün nəzərdə tutulub. Qablaşdırma davamlı rejimdə həyata keçirilir. Mallar tək və ya qab üzərində verici konveyerə daxil edilir. Paketə əlavə məlumat çap etmək mümkündür. Malları mašina əllə vermək üçün bir-iki işçi maşina operatorluq edir.
| Texniki parametrlər | |||
|
Maşınin tipi
|
MH5 | MH5 GAS | MH5bb |
| Performans * (əd / dəq). | maks. 210 | maks. 90 | maks. 120 |
| Malin eni (mm) | 10 - 140 | 10 - 140 | 50 - 240 |
| Malin uzunluğu (mm) | 26 - 450 | 25 - 400 | 150 - 2000 |
| Malin hündürlüyü (ikiqat çənə)(mm) | 1 - 50 | 1 - 60 | |
| Malin hündürlüyü (sade çənə) (mm) | maks. 100 | maks. 100 | maks. 150 |
| Malin diametri (əyləc tənzimlənməsi ilə) (mm) | maks. 390 | maks. 390 | maks. 500 |
| Təchizatı gərginlik | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz |
| Giriş gucu (kW) | 2,8 | 3,0 | 4,0 |
| Sixilmiş hava təzyiqi (MPa) | 0,6 | 0,6 | 0,6 |
| Hava istehlaki (l/paket) | 0,1 | 0,1 | 0,1 |
| Maşınin çəkisi (kq) | 360 | 400 | 560 |
| Maşınin ölçüləri h x e x u (mm) | 1700 x 900 x 3650 | 1700 x 1250 x 3604 | 1800 x 1300 x 4000 |
|
Zəmanətli qalıq oksigen miqdari O2 **(%)
|
maks. 0,9 | ||
| Qaz istehlakı 50 ədəd / dəq gücunde (l / saat). | təxminən 500 |
* Performans malın ölçüsündən və qablaşdırma materialinin növündən asılıdır.
** Qablaşdırılmış malın növündən asılı olaraq
| Qablaşdırma materiali | |||
| Maşınin növü | MH5 | MH5 GAS | MH5bb |
| Istilikle qaynaq edilən film | ● | ● | ● |
| Təzyiqle qaynaq edilən film | ● | ● | |
| Rulonun diametri (mm) | maks. 400 | maks. 400 | maks. 300 |
| Rulonun deşiyinin diametri (mm) | 50 - 75 | 50 - 75 | 50 - 75 |
| Rulonun eni (mm) | maks. 340 | maks. 340 | maks. 55 |
| Əyləc diskinin tənzimlənməsi ilə (mm) | maks. 450 | maks. 450 |
| Maşınin təsviri | |||
|
Maşınin növü
|
MH5 | MH5 GAS | MH5bb |
| İdarə sistemi B&R | ● | ● | ● |
| Eninə çənənin muhərriki elektromexanikdir | ● | ● | ● |
| Uzununa çənənin muhərriki elektromexanikdir | ● | ||
| Uzununa çenenin muherriki mexanikdir | ● | ● | |
| Sıxılmış havayla təzyiq | ● | ● | ● |
| Verici qoyma konveyeri | ● | ● | ● |
| Kənarlaşdirma konveyeri | ● | ● | ● |
| İstilik qaynaği čənəsi | ● | ● | ● |
| Paketləri inert qaz ilə doldurmaq üçün cihaylar | ● | ||
| Analizator ve ya inert qaz mikseri üçün masa | ● | ||
| Signal mayaki | ● |
| Maşınlarin üstünlükləri | |||
| Maşınin növü | MH5 | MH5 GAS | MH5bb |
| Fırlanan çənəye elektrik enerjisinin təmirsiz oturulmə sistemi | ● | ● | ● |
| Mašinin ve qoyucu avadanlığın mərkəzi nəzarət sistemi | ● | ● | ● |
| Maşınin butun ayarlarınin, o cümlədən temperaturlarin hafızədə saxlanilmasi | ● | ● | ● |
| Maşınin qüsurlarınin, gecikmələrin və dayanmalarinin qeydiyyati | ● | ● | ● |
| Printerlə tarixin çap olunmasi imkani | ● | ● | ● |
| Mərkəzi nəzarət otağına bağlantı | ● | ● | ● |
| İstifadəçi dili seçimi | ● | ● | ● |
| Xidmət intervalları hesabati | ● | ● | ● |
| Az enerji və hava istehlakı | ● | ● | ● |
| Proqram ve nizamlanmanin telefon xətti vasitəsiylə yoxlanilmasi | ● | ● | ● |
|
2 mərkəzləşdirilmiş muhərrik |
● |
| Aksesuarlar | |||
| Maşınin növü | MH5 | MH5 GAS | MH5bb |
| Gətirici konveyer tələblərə uyğun olaraq uzunlašdirila bilər | ● | ● | ● |
| Gətirici konveyerin zənciri mala uyğunlaşdirilir | ● | ● | ● |
| Flmin çapini mərkəzləšdirmək üçün fotosel | ● | ● | ● |
| "Təzyiqi qaynaq" çənələri | ● | ● | |
| "Avro dəlik" üçün qaynaq čənəsi | ● | ● | |
| Davamı tipli printer | ● | ● | ● |
| Termal transfer printer | ● | ● | ● |
| "İnk jet" tipli printer | ● | ● | ● |
| Malların növünə görə gətiricilər | ● | ● | ● |
| İnert qaz doldurmaq üçün tənzimlənmə | ● | ● | |
| Qalıq oksigenin miqdarini muəyyən edən analizator | ● | ● | ● |
| Paketlərin hesablanması və çeşidlənməsi | ● | ● | ● |
|
Paketin kəsilmə formasi - düz, zigzag, perforasiya (hər ikinci paket)
|
● | ● | ● |
