Vertical packaging machines ASTRO Vlašim

Вертикальні пакувальні машини призначені для виготовлення та заповнення пакетів продуктом.
Ці машини підходять для пакування будь-яких сипучих продуктів або рідин.


MH2bb	MH2bb + SD2bb	MH1cb + BW110	MH1cb + AV2/2	MH1bb + KL1	MH1sm + вкладач пакетів

Основні типи пакетів

Плоский пакет	Пакет з заломленими бічними гранями	Пакет зі складеним дном	Пакет зі звареними гранями та складеним дном	Пакет з плоским дном та „ручкою“ (3 отвори)	Пакет типу брикет з етикеткою зверху
Огляд типів пакетів >>

Технічні характеристики
Тип машини	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Об'єм дози	до 2500 мл	до 5000 мл	до 15 л	до 2500 мл	до 70 л	до 2500 мл
Продуктивність *	до 75 пак./хв.	до 70 пак./хв.	до 50 пак./хв.	до 130 пак./хв.	до 40 пак./хв.	до 35 пак./хв.
Довжина пакету	80 - 320 мм	80 - 400 мм	100 - 460 мм	50 - 310 мм	200 - 1025 мм	80 - 310 мм
Ширина пакету	65 - 206 мм	65 - 325 мм	65 - 350 мм	45 - 210 мм	270 - 500 мм	65 - 206 мм
Напруга живлення	3 x 230 В/400 В - 50 Гц	3 x 230 В/400 В - 50 Гц	3 x 230 В/400 В - 50 Гц	3 x 230 В/400 В - 50 Гц	3 x 230 В/400 В - 50 Гц	3 x 230 В/400 В - 50 Гц
Потужність щитова	2,4 кВт	4 кВт	4 кВт	3,2 кВт		1,5 кВт
Тиск повітря	0,6 - 0,8 MПa	0,6 - 0,8 MПa	0,6 - 0,8 MПa	0,6 - 0,8 MПa	0,6 - 0,8 MПa	0,6 - 0,8 MПa
Витрата повітря на 1 пакет при тиску 0,6 MПa	3,6 л	10 л	13 л	0,2 л	13 л	7,2 л
Вага машини	500 кг	800 кг	850 кг	550 кг	950 кг	450 кг
Розміри машины	В:1470 x Ш:1065 x Д:1415	В:1700 x Ш:1320 x Д:1520	В:1720 x Ш:1620 x Д:1610	В:1460 x Ш:1180 x Д:1610	В:2200 x Ш:1920 x Д:1960	В:1430 x Ш:1070 x Д:1490

* Продуктивність залежить від величини дози, типу продукту та типу дозатора

Опис машини
Тип машини	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
система керування B&R	●	●	●	●	●
зображення хвилинної продуктивності	●	●	●	●	●	●
автоматична діагностика стану	●	●	●	●	●	●
лічильник пакетів	●	●	●	●	●	●
всі функції встановлюються на панелі керування	●	●	●	●	●	●
пневматика Rexroth, Festo	●	●	●	●	●	●
протяжка плівки за допомогою ременів	●	●	●	●	●	●
машина обладнана механічно-пневматичними приводами	●	●	●	●	●	●
електроніка стійка до короткого замикання, зміни полярності струму та перевантаження	●	●	●	●	●	●
електрозахист IP44	●	●	●	●	●	●
поверхні машини, що контактують з продуктом, виготовлені з нержавіючої сталі	●	●	●	●	●	●
для всіх поверхонь деталей машини використовується санітарно нешкідливе захисне покриття	●	●	●	●	●	●

Переваги машини
Тип машини	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
автоматичний контроль найважливіших параметрів	●	●	●	●	●	●
повідомлення про виявлення помилок	●	●	●	●	●
зручне та наочне налаштування функцій та параметрів на панелі керування	●	●	●	●	●	●
встановлення довжини пакета в мм на панелі керування або згідно малюнку	●	●	●	●	●	●
затримка протяжки плівки для порошкоподібних продуктів	●	●	●	●	●	●
200 записів (пресетів) для збереження в пам'яті параметрів для різних видів плівки та упаковки	●	●	●	●	●
зупинка машини після досягнення встановленої кількості пакетів	●	●	●	●	●	●
звіт про кількість пакетів до зупинки машини	●	●	●	●	●
звіт про загальну кількість тактів машини	●	●	●	●	●	●
блок очистки та підготовки вхідного повітря	●	●	●			●
швидка заміна формуючого тубуса з воротом за допомогою швидкого кріплення	●	●	●	●	●	●
проста та надійна конструкція приводів	●	●	●	●	●	●
керування дозаторами (крім ваг) з терміналу машини	●	●	●
інтегроване керування відвідного транспортера	●	●	●
можливість підключення до ПК, принтеру або мережі Ethernet	●	●	●	●	●
точне та автоматичне наведення плівки на формуючий ворот		●	●	●	●
автоматичний натяг плівки				●	●
автоматичне пневматичне прижимання протяжних ременів	●	●	●	●	●	●
сервіс програмного забезпечення через інтернет	●	●	●	●	●
доступні 4 мови інтерфейсу керування - чешська, німецька, английська, російська. Інші мови на замовлення	●	●	●	●	●

Додаткове обладнання
Тип машини	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
електронний ввговий дозатор	●	●	●	●	●	●
об'ємний дозатор фрикційний/клапанний	●	●	●	●	●	●
шнековий дозатор	●	●	●	●	●	●
комбінаційні ваги	●	●	●	●	●	●
рідинний дозатор	●	●	●	●	●	●
стрічковий об'ємний дозатор	●	●	●	●	●	●
стрічковий дозатор	●	●	●	●	●	●
ковшовий подаючий транспортер	●	●	●	●	●	●
шнековий подаючий транспортер	●	●	●	●	●	●
відвідний транспортер	●	●	●	●	●	●
пристрій для створення плоского дна пакету	●	●	●	●	●
розподільний пристрій на ліву та праву сторону транспортера по заданій кількості пакетів	●	●	●	●	●	●
фотосенсор для центрування другу	●	●	●	●	●	●
пристрій для наповнення пакету інертним газом	●	●	●	●	●	●
прилади для вимірювання та регулювання вмісту надлишкового кисню	●	●	●	●	●	●
маркувальний пристрій	●	●	●	●	●	●
компресор 20 - 36 м³/год	●	●	●		●
компресор 15 - 30 м³/год						●
компресор 9 м³/год				●
друк дати за допомогою маркиратора MZ4 MARK 1	●	●	●	●	●	●
іонізуючий пристрій	●	●	●	●	●	●

Модифікації
Тип машини	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
комбінація шнекового та об'ємного дозатора	●	●	●	●	●	●
комбінація вагового та шнекового дозатора	●	●	●	●	●	●
зручне переміщення дозаторів на одній пакувальній машине	●	●	●	●	●	●
пакування хрупкого продукту	●	●	●	●	●	●
пакування замороженого продукту	●	●	●	●	●	●

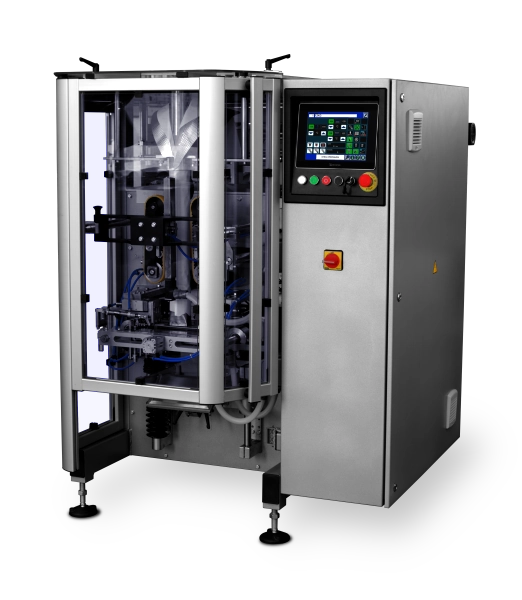

Вертикальні пакувальні машини МН
