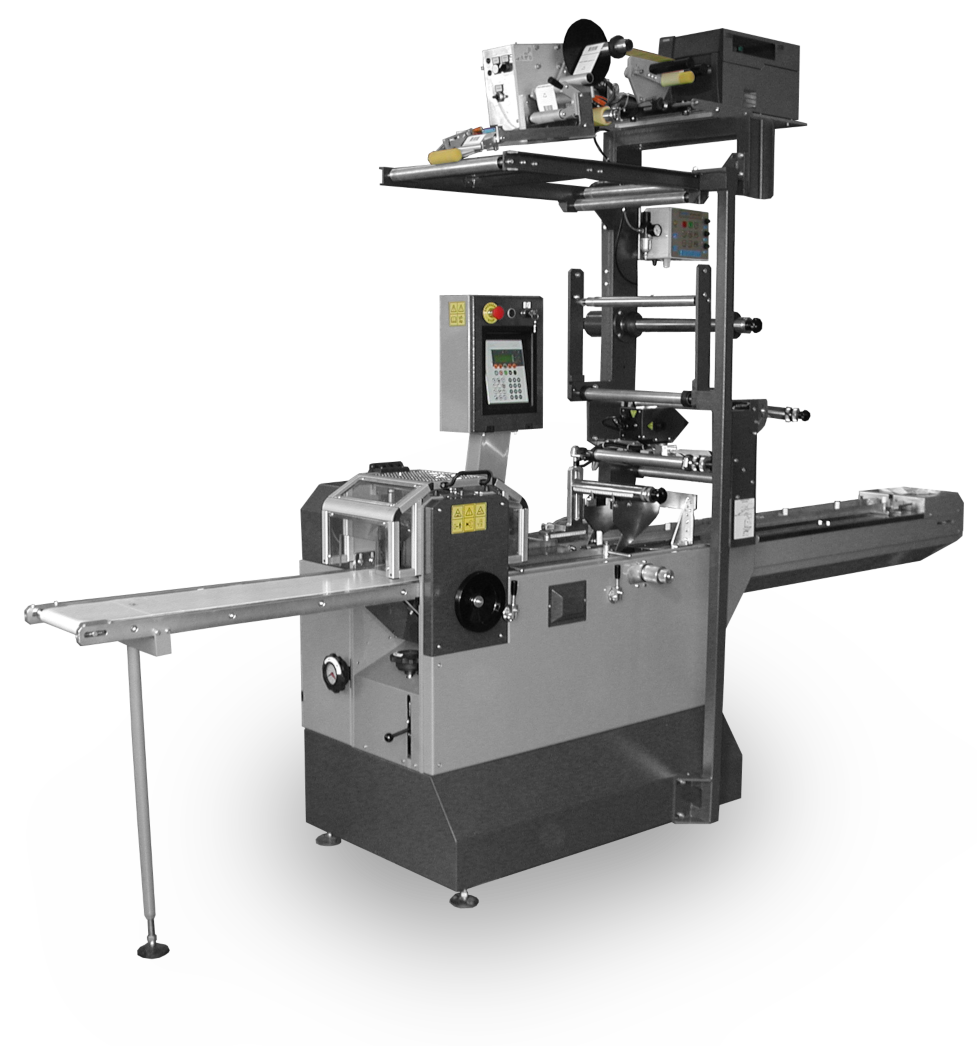

Горизонтальные упаковочные машины типа MH5 предназначены для упаковки штучного продукта в пакет. Упаковка происходит в непрерывном режиме. Продукт самостоятельно или на подкладке вкладывается в подающий транспортер. На упаковку можно нанести маркировку. Обслуживание производит 1-2 оператора при ручном вкладывании продукта
Технические параметры
| Тип машины | MH5 | MH5 GAS | MH5bb |
| Производительность* (шт/мин.) | до 210 | до 90 | до 120 |
| Ширина продукта (мм) | 10 - 140 | 10 - 140 | 50 - 240 |
| Длина продукта (мм) | 26 - 450 | 25 - 400 | 150 - 2000 |
| Высота продукта при двойных сварочных челюстях (мм) | 1 - 50 | 1 - 60 | |
| Высота продукта при одинарной сварочной челюсти (мм) | до 100 | до 100 | до 150 |
| Периметр продукта (мм) | до 390 | до 390 | до 500 |
| Напряжение питания | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz |
| Мощность щитовая (kW) | 2,8 | 3,0 | 4,0 |
| Давление воздуха (MPa) | 0,6 | 0,6 | 0,6 |
| Потребление воздуха (л/пакет) | 0,1 | 0,1 | 0,1 |
| Вес машины (кг) | 360 | 400 | 560 |
| Размеры машины в x ш x д (мм) | 1700 x 900 x 3650 | 1700 x 1250 x 3604 | 1800 x 1300 x 4000 |
| Гарантированное содержание остаточного кислорода O2** (%) | до 0,9 | ||
| Потребление газа при производительности 50 шт/мин (л/час.) | около 500 |
* Производительность зависит от величины продукта и вида упаковочного материала.
**Согласно виду упаковываемого продукта
Упаковочный материал
| Тип машины | MH5 | MH5 GAS | MH5bb |
| Термосвариваемая пленка | ● | ● | ● |
| давлением свариваемая пленка | ● | ● | |
| диаметр рулона (мм) | до 400 | до 400 | до 300 |
| диаметр втулки рулона (мм) | 50 - 75 | 50 - 75 | 50 - 75 |
| ширина рулона (мм) | до 340 | до 340 | до 55 |
| с переделкой тормоза рулона (мм) | до 450 | до 450 |
Описание машины
| Тип машины | MH5 | MH5 GAS | MH5bb |
| система управления B&R | ● | ● | ● |
| електромеханический двигатель поперечной челюсти | ● | ● | ● |
| електромеханический двигатель продольной челюсти | ● | ||
| механический двигатель продольной челюсти | ● | ● | |
| прижим сжатым воздухом | ● | ● | ● |
| подающий вкладывающий транспортер | ● | ● | ● |
| отводящий транспортер | ● | ● | ● |
| челюсти для термическое сваривание | ● | ● | ● |
| усстройство для наполнения пакета инертным газом | ● | ||
| столик для анализатор, или для смесителя инертного газа | ● | ||
| сигнализационный маяк | ● |
Достоинства машины
| Тип машины | MH5 | MH5 GAS | MH5bb |
| безремонтный перенос електрической энергии на крутящиеся челюсти | ● | ● | ● |
| центральное управление с вкладывателями | ● | ● | ● |
| укладка в память комплектной установки машины с температурами | ● | ● | ● |
| регистр дефектов, задержек и простоев машины | ● | ● | ● |
| возможность печати данных па пленку | ● | ● | ● |
| подключение на центральный диспечинг | ● | ● | ● |
| возможность выбора языка обслуживания | ● | ● | ● |
| сообщение сервисных интервалов | ● | ● | ● |
| низкое потребление електроэнергии и воздуха | ● | ● | ● |
| сервисные проверки программы и установка машины с помошью телефонной линии (модем | ● | ● | ● |
| 2 децентрализированные двигателя | ● |
Дополнения
| Тип машины | MH5 | MH5 GAS | MH5bb |
| удлиение подающего транспортера под заказ | ● | ● | ● |
| цепь подающего транспортера с толкателями и их расстояниями согласно продукту | ● | ● | ● |
| фотозонд для центрирования рисунка | ● | ● | ● |
| челюсти для сваривания давлением | ● | ● | |
| челюсти для выбивания евродырки | ● | ● | |
| маркиратор | ● | ● | ● |
| термотрансферный принтер | ● | ● | ● |
| принтер типа инжектор | ● | ● | ● |
| вкладыватель продукта под заказ | ● | ● | ● |
| приспособление для наполнения инертным газом | ● | ● | |
| анализатор содержания избыточного кислорода с исключением | ● | ● | ● |
| считывание и распределение пакетов | ● | ● | ● |
| отрезание пакета - ровный, цик-цак, перфорация (каждый второй пакет) | ● | ● | ● |
