Halvautomatiske doseringsmaskiner av type SD og PE er konstruert for dosering av massegods som støver også med vanskelig hellbarhet og pulverprodukter i poser, sekker, bøtter og andre type emballasje.
 |
 |
 |
 |
 |
|
|
PES3 |

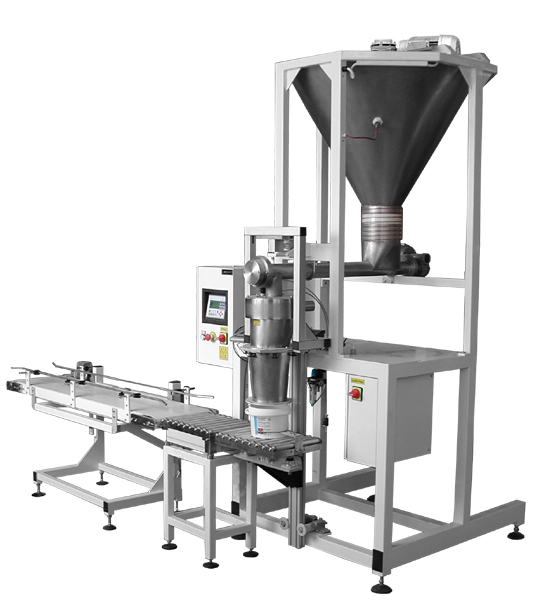

PES3 + OD5 |

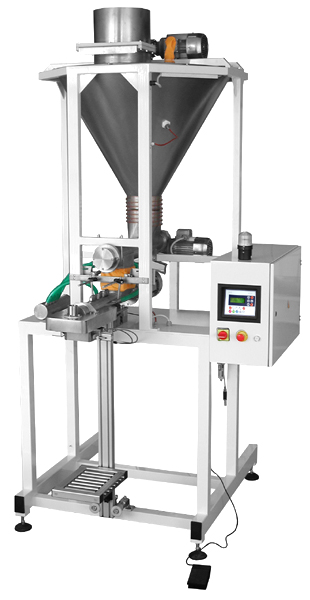

PES7 |

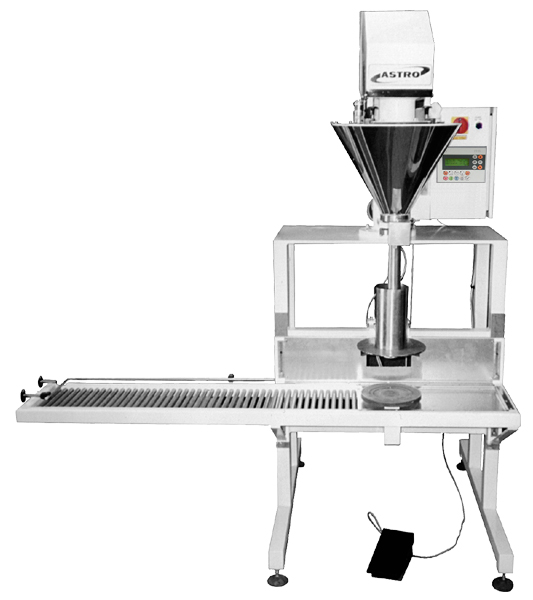

SD1r |

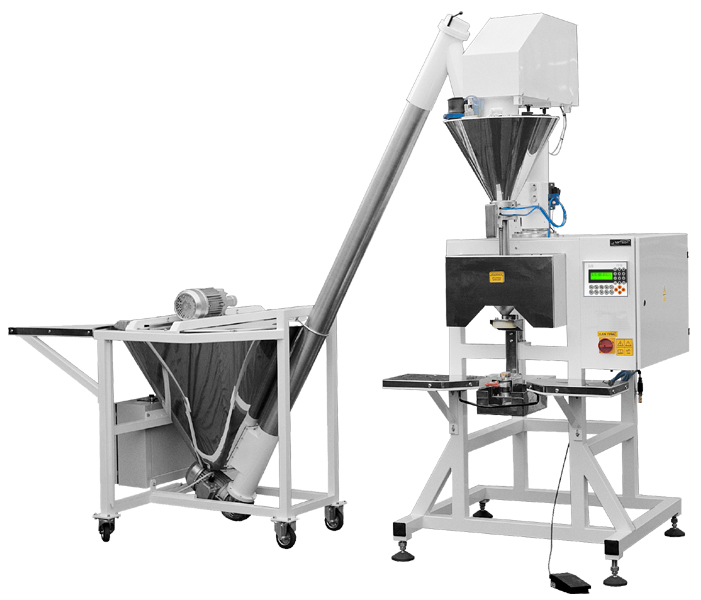

SD5r + VD5 |
|
 |
|
Tekniske spesifikasjoner |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Kapasitet* (dose / min) |
opptil 70 |
opptil 15 |
opptil 15 |
opptil 10 |
opptil 10 |
|
Volum per dose (ml) |
10 - 3000 |
10 - 6000 |
|
|
|
|
Veieområde |
|
|
90 - 3000 g
|
5 - 45 kg |
5 - 50 kg |
|
Nøyaktighet |
ifølge norm "e" |
ifølge norm "e" |
ifølge norm "e" |
ifølge norm "e" |
ifølge norm "e" |
|
Volum av produktbeholder (l) |
|
|
20 |
150 |
150 |
|
Forsyningsspenning |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
3 x 230 V/400 V - 50 Hz |
Effekt (kW)
|
1,4 |
2,8 |
1,7 |
1,6 |
2,9 |
|
Trykk tryklluft (MPa) |
0,4 - 0,6 |
0,4 - 0,6 |
0,4 - 0,6 |
|
|
|
Trykkluftforbruk ved 0,6 MPa per dose (l) |
0,2 |
0,2 |
0,04 |
0,1 |
0,1 |
|
Støy (dB) |
75 |
75 |
75 |
75 |
75 |
|
Vekt (kg) |
200 |
350 |
260 |
180 |
180 |
|
Dimensjoner H x B x L (mm) |
2345x1000x1480 |
2231x1210x1167 |
2345x1000x.... |
2500x1340x1800 |
2684x1395x1594 |
* Kapasiteten er avhengig av dosestørrelse, produktegenskaper og håndlaget av personalen.
|
Type emballasje |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Pose |
● |
● |
● |
● |
|
|
Sekk |
● |
● |
● |
● |
|
|
Ventilsekk |
|
|
|
|
● |
|
Boks |
● |
● |
● |
● |
|
|
Glass |
● |
● |
● |
● |
|
|
Bøtte |
● |
● |
● |
● |
|
|
Utstyr av maskinen |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Start av maskinen via pedal eller to knapper |
● |
● |
● |
● |
● |
|
Blandeverk som sikkrer støpbarhet av produkten i beholderen |
● |
● |
● |
● |
● |
|
Styringssystem fra B&R |
|
|
|
|
● |
|
Arealer i kontakt med produkt er laget av rustfritt stål |
● |
● |
● |
● |
● |
|
Alle deler av maskinen er beskyttet med belegg for trygg mat |
● |
● |
● |
● |
● |
|
1 tensometrische Wiegezelle??? |
|
|
|
● |
● |
|
1 horisontal fylleskrue |
|
|
|
● |
|
|
1 horisontal doseringsskrue |
|
|
|
|
● |
|
1 horisontal veieskrue |
|
|
|
|
● |
|
Tilleggsutstytr |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Rullebane |
● |
● |
● |
● |
● |
|
Transportbånd OD5 |
● |
● |
● |
● |
● |
|
Feste for symaskin |
● |
● |
● |
● |
|
|
Symaskin |
● |
● |
● |
● |
|
|
Sveiseenhet |
● |
● |
● |
● |
|
|
Automatisk lukkesystem for sekker |
● |
● |
● |
● |
|
|
Skruetransportør VD5 |
● |
● |
● |
● |
● |
|
Fordeler |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Produktnivået overvåkes i produktbeholder |
● |
● |
● |
● |
● |
|
Enkelt og raskt skifte av doseringsrør med skulder og skrue/spiral |
● |
● |
|
|
|
|
Adaptive turtall av doseringsskrue/spiral |
● |
● |
|
|
|
|
Tilpasning av doser under drift |
● |
● |
|
|
|
|
Enkelt og raskt bytte av dosestørrelse |
|
|
● |
|
|
|
Autodiagnostikk av tilstand |
|
|
|
● |
● |
|
Automatisk justering av vekten |
|
|
|
● |
● |
|
Viser aktuell vekt i gram |
|
|
|
● |
● |
|
Alle funksjoner kan innstilles på kontrollpanelet |
|
|
|
● |
● |
|
Presets |
|
|
|
|
● |
|
Doseringsskrue/spiral bremses progressivt |
|
● |
|
|
|
|
Delt produktbeholder for enkel rengjøring |
|
● |
|
|
|
|
Modifikasjoner |
|
|
|
|
|
|
Type maskin |
SD1r |
SD2r |
SD5r |
PES3 |
PES7 |
|
Bruk av andere doseringsskruer for større doser |
|
|
|
● |
|
|
Mulighet for tilknytning av transportbånd for automatisk borttransport av fulle sekker |
|
|
|
● |
● |
|
Dekkplate med kobling for avsuging |
● |
● |
● |
● |
● |
|
Støvavsuging |
● |
● |
● |
● |
● |
|
Automatisk feste for emballasje |
● |
● |
● |
● |
|
|
Forskjellige lukkesystemer for doseringsrøret |
|
● |
|
|
|
